تعتبر أنابيب الصرف الصحي حجر الزاوية في إدارة المياه. مياه الأمطار، والمياه السطحية، والمياه الجوفية، وحتى مياه الصرف الصناعي الخاضعة للرقابة؛ وهم مسؤولون عن التجميع والنقل والتوصيل إلى نقاط التصريف المناسبة (الجداول والبحيرات والمجاري ومناطق التسرب وما إلى ذلك) بطريقة آمنة وفعالة، دون التسبب في تراكمات غير مرغوب فيها أو فيضانات أو انهيارات أرضية أو أضرار هيكلية. مجالات استخدامه واسعة للغاية:

- زراعة: الصرف الميداني والدفيئات الزراعية والحدائق.

- التحضر والنقل: الصرف الصحي على جانب الطريق، وأنظمة الصرف الصحي على الطرق السريعة، والتقاطعات، والمدارج.

- مبنى: أساسات البناء والصرف البيئي (الصرف المحيطي)، وأنابيب تصريف مياه الأمطار على السطح، وتصريف الشرفات والشرفات، ومواقف السيارات.

- المجالات الرياضية: ملاعب كرة قدم، ملاعب تنس، ملاعب جولف، مضامير لألعاب القوى.

- صناعة: مواقع المصانع ومناطق التخزين ومرافق المعالجة.

- منظر جمالي: المتنزهات والحدائق والأسطح الخضراء.

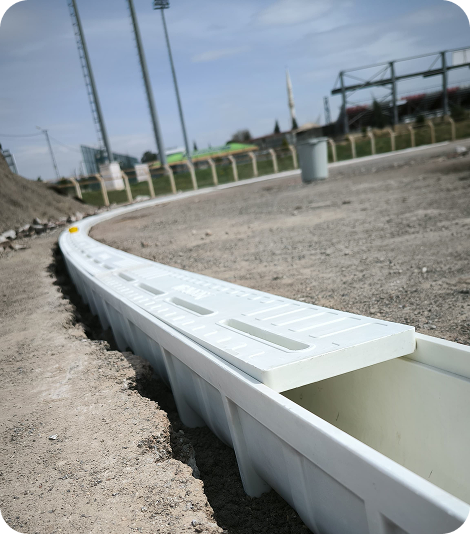

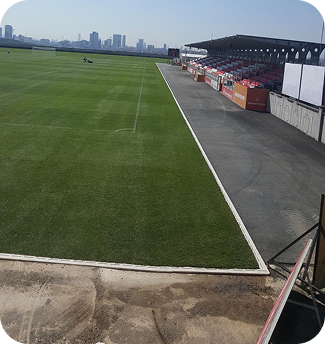

أمثلة تطبيقية، مجمع كهرمان مرعش الرياضي (مرافق سايم كوتور)

نظام الصرف الفعال لا يمنع الانزعاج فحسب، بل أيضًا:

1. يطيل عمر المبنى: يزيد من متانة المباني عن طريق تقليل الضغط الهيدروستاتيكي والرطوبة في الأساسات.

2. يحافظ على خصوبة التربة : يمنع كثرة الماء من تعفن جذور النباتات وزيادة ملوحة التربة في الأراضي الزراعية.

3. يتحكم في التآكل: فهو يقلل من القوة غير المنضبطة وسرعة التدفق السطحي.

4. يحمي البيئة والصحة العامة: فهو يساعد على منع ركود المياه (أرض خصبة للبعوض) والتسربات.

الميزات الهامة المتوقعة من أنابيب الصرف الصحي:

- قوة ميكانيكية متفوقة:

- مقاومة الضغط: السلامة الهيكلية لمواجهة حمل التربة وحركة المركبات (خاصة في التطبيقات تحت الطرق) أو الضغط الناتج عن الرصف العميق.

- قوة التأثير: مقاومة الصدمات التي قد تحدث أثناء النقل والتمديد والحفر.

- توازن المرونة / الصلابة: القدرة على التكيف مع حركات التربة (الاستقرار، الصقيع) (المرونة) أو عدم التشوه تحت الحمل (الصلابة) - يعد الاختيار أمرًا بالغ الأهمية اعتمادًا على منطقة التطبيق.

- مقاومة كيميائية وبيئية عالية:

- مقاومة التآكل: مقاومة الأملاح والأحماض والقلويات والمواد العضوية والكائنات الحية الدقيقة الموجودة في التربة.

- مقاومة الأشعة فوق البنفسجية: مهم للأنابيب المخزنة في الخارج أو المعرضة جزئيًا لأشعة الشمس.

- مقاومة التغيرات في درجات الحرارة: لا يوجد تشقق أو تدهور أثناء دورات التجميد والذوبان.

- الأداء الهيدروليكي الأمثل:

- سطح داخلي أملس: فهو يزيد من الكفاءة من خلال السماح للمياه بالتدفق بأقل قدر من الاحتكاك، مما يقلل من خطر الانسداد والحاجة إلى الصيانة.

- القطر وقدرة التدفق الكافية: اختيار القطر المناسب لتحمل الحد الأقصى لمعدل تدفق المياه المتوقع.

- عمر طويل وصيانة منخفضة: تقديم خدمة خالية من المتاعب لعقود من الزمن وتتطلب الحد الأدنى من الصيانة.

- سهولة التجميع والاقتصاد:

- الخفة: يقلل من تكاليف النقل والتمديد (خاصة الأنابيب البلاستيكية).

- سهولة الدمج: أنظمة اتصال موثوقة وسريعة مثل الأكمام والمقبس المحشو واللحام (الانصهار).

- الأطوال القياسية الطويلة: وهذا يعني عددًا أقل من نقاط الاتصال، مما يقلل من مخاطر التسربات والانسدادات المحتملة وتسريع عملية التثبيت.

- صديقة للبيئة: يتم إنتاجه من مواد قابلة لإعادة التدوير ولا يطلق مواد ضارة في البيئة طوال فترة إنتاجه وعمره.

أنواع أنابيب الصرف وتكنولوجيا المواد:

يعتمد الاختيار على الميزانية والمتطلبات الفنية (الضغط والعمق والتعرض للمواد الكيميائية) والظروف البيئية للمشروع:

1. مواسير الصرف الصحي PVC (البولي فينيل كلورايد):

- سمات: خفيفة الوزن، ومقاومة كيميائية ممتازة (الأحماض والقلويات والأملاح)، وسطح داخلي أملس (كفاءة تدفق عالية)، وسهلة القطع والربط (لحام المذيبات، ومقبس طوقا)، وتتوفر أنواع مثبتات الأشعة فوق البنفسجية. ويقدم حلولا اقتصادية.

- فئات الضغط: تصنف مقاومة أحمال التربة وأحمال المرور حسب فئات SN (القوة الاسمية) (مثل SN2، SN4، SN8).

- مجالات الاستخدام: تصريف أساسات المباني (مع/بدون ثقوب)، تصريف المناظر الطبيعية، تصريف الطرق الخفيفة والمتوسطة الأحمال، مواسير السقف، الصرف الزراعي.

2. أنابيب الصرف الصحي PP (البولي بروبيلين):

- المميزات: تأثير أعلى وقوة شد أعلى من PVC، ومقاومة كيميائية فائقة، خاصة ضد الأحماض، وتتكيف بشكل أفضل مع الحركات الأرضية مثل ارتفاع الصقيع بفضل هيكلها المرن. مقاومة درجات الحرارة العالية جيدة. هناك أنواع مثل PP-B (بلوك كوبوليمر) وPP-R (كوبوليمر عشوائي). عادة ما يكون متاحًا على شكل أنبوب مستقيم أو مع غلاف تكسية أرضية (فلتر).

- مناطق الاستخدام: غالبًا ما يتم تفضيل الإصدارات المغلفة بالتكسية الأرضية في المصارف العميقة، وتصريف النفايات الكيميائية (المختبرات، والصناعة)، والمناطق ذات مخاطر الصقيع العالية، والصرف الزراعي.

3. أنابيب الصرف الصحي PE (البولي إيثيلين):

- المميزات: مرونة عالية ومقاومة للصدمات، مقاومة ممتازة للمواد الكيميائية، تحافظ على أدائها حتى في درجات الحرارة المنخفضة جدًا (تصل إلى -40 درجة مئوية). HDPE (PE عالي الكثافة) هو النوع الأكثر شيوعًا في الصرف. تعتبر قابلة للحام (الانصهار الكهربائي، البثق) ميزة للأنظمة المانعة للتسرب. الأنواع المثقبة والمغلفة بالتكسية الأرضية (المفلترة) شائعة جدًا.

- مناطق الاستخدام: جميع أنواع الصرف السطحي والعميق، وخاصة تلك ذات الغلاف النسيجي، تمنع فقدان التربة وتوفر ترشيحًا طويل الأمد. مثالية لظروف الأرض الصعبة والتطبيقات التي تتطلب مرونة عالية.

4. مواسير الصرف الصحي من الخرسانة والخرسانة المسلحة:

- المميزات: مقاومة عالية للضغط والسحق، مقاومة كاملة للحريق، عمر طويل (50+ سنة)، توفر عالي للمواد. هناك أنابيب مستقيمة قياسية أو وصلات ذات أكمام أو أنواع ذات تركيبات خاصة (حشية مطاطية). يتم زيادة القدرة الاستيعابية للأحمال عن طريق وضع حديد التسليح في الأنابيب الخرسانية المسلحة.

- العيوب: ثقيلة جدًا (تتطلب معدات خاصة للمعالجة والوضع)، وليست مقاومة للمواد الكيميائية (المياه الحمضية) مثل PVC/PP/PE، وسطح داخلي أكثر خشونة (كفاءة تدفق أقل نسبيًا، وأكثر عرضة لتراكم الرواسب).

- مناطق الاستخدام: خطوط الصرف الحضرية الرئيسية، وخطوط الصرف تحت الطرق السريعة، وخطوط التصريف العميق ذات الضغط العالي للتربة والأحمال المرورية الكثيفة. تعتبر أنابيب الخرسانة البوليمرية (المرتبطة بالراتنج) بديلاً أخف وزنًا وأكثر مقاومة للمواد الكيميائية.

5. مواسير الصرف الخزفية (الفخارية):

- المميزات: مادة طبيعية بالكامل (الطين)، تدوم طويلاً جدًا (معروف أنها تدوم لعدة قرون)، محايدة كيميائيًا (خاملة)، لا تؤثر على توازن الرقم الهيدروجيني.

- العيوب: هشة (غير مقاومة للصدمات)، ثقيلة، أطوالها محدودة (يعني توصيلات أكثر)، توصيلاتها قد تكون ضعيفة من حيث ضيق الماء، تكلفتها عالية مقارنة بالمواسير البلاستيكية الحديثة.

- مجالات الاستخدام: نادراً ما يستخدم في ترميم المباني التاريخية أو الزراعة العضوية أو المشاريع البيئية الخاصة. استخدامه الصناعي العام هو الحد الأدنى.

الاعتبارات الهندسية الحاسمة للنجاح في أنظمة الصرف الصحي:

- التصميم القائم على المشروع: يجب حساب قطر الأنبوب ومساره وانحداره بدقة، مع الأخذ في الاعتبار حجم المنطقة التي سيتم جمعها، وكثافة هطول الأمطار المتوقعة ومدتها، ونفاذية الأرض والتضاريس.

- الترشيح ومنع الانسداد:

- غمد الجيوتكستيل: يجب أن يتم لف قماش الجيوتكستيل ذو الوزن المناسب وخصائص الترشيح حول الأنابيب المثقبة. وهذا يسمح للمياه بالمرور مع منع جزيئات التربة الدقيقة من دخول الأنبوب.

- حشوة الحصى/ الركام: في خنادق الأنابيب، يتم ملء الحصى المغسول والنظيف أو الحجر المسحوق حول الأنبوب وعلى الأنبوب. توفر هذه الحشوة الترشيح وتحمي الأنبوب من التأثيرات الميكانيكية وتخلق مسارًا للصرف.

- المنحدر الأمثل: يجب وضع الأنابيب بمنحدر يسمح للمياه بالتدفق بسرعة التنظيف الذاتي (عادة ~ 0.5% - 2%) على الرغم من الاحتكاك بسبب الجاذبية. يؤدي المنحدر المنخفض جدًا إلى الانسداد، بينما يؤدي المنحدر المرتفع جدًا إلى التآكل ومشاكل في توصيلات الأنابيب.

- حسابات العمق والحمل: يتم حساب حمل التربة (العمق) على الأنبوب وحمل المرور، إن وجد، (مع الصيغ بمعايير TS، EN، DIN) واختيار المادة المناسبة (PVC، PE، PP، الخرسانة) وفئة الضغط (قيمة SN).

- الامتثال للمعايير: يعد امتثال الأنابيب والتجهيزات للمعايير الوطنية (TSE) والدولية (EN، ISO، ASTM) ذات الصلة أمرًا حيويًا لأداء وموثوقية النظام.

- سلامة النظام: التصميم الصحيح والتنفيذ للعناصر المكملة مثل مداخن التجميع (غرف التفتيش) والمرشحات وأحواض الترسيب وهياكل التحكم ومنافذ التفريغ.

- الصيانة والتحكم: لطول عمر النظام يجب إجراء فحوصات دورية (خاصة نقاط الدخول والمداخن) والتنظيف عند الضرورة (فحص كاميرات المراقبة، تنظيف ضغط الماء – النفث).

النتائج وإدارة المشاريع:

تعتبر أنابيب وأنظمة الصرف الصحي مجالًا هندسيًا غير مرئي ولكنه لا غنى عنه. يمكن أن يؤدي الاختيار الخاطئ للمواد أو التصميم الخاطئ أو التطبيق الرديء الجودة إلى مشاكل خطيرة ومكلفة للغاية (تشققات الأساسات والفيضانات والانهيارات الأرضية وانخفاض الكفاءة وزيادة تكاليف الصيانة).

لذلك، بغض النظر عن حجم المشروع:

1. دعم هندسي متخصص: يجب الحصول على الدعم من مهندسين مدنيين أو بيئيين ذوي خبرة في الحسابات الهيدروليكية وتصميم النظام.

2. توريد المواد عالية الجودة: يجب توريد الأنابيب والمنتجات الثانوية من شركات تصنيع موثوقة ومعتمدة وفقًا للمعايير المناسبة.

3. الممارسين ذوي الخبرة: يجب العمل مع فرق من ذوي الخبرة للتأكد من أن عمليات الأرضيات والربط والتصفية والتعبئة تتم وفقًا للمعايير والمشروع.

تعتبر أنابيب الصرف الصحي عناصر استراتيجية للبنية التحتية تحافظ على قيمة الاستثمار وعمره وتعمل بهدوء لعقود من الزمن عند اختيارها وتطبيقها بشكل صحيح. ولا ينبغي أن ننسى أن التحكم في المياه هو الطريقة الأكثر فعالية لحماية البيئة والاستثمارات.
